AZMK系列斷電制動型三相交流電磁制動器，是一種新型的安全制動器，具有起動時間快和制動時間短的特點。制動器電壓、接法與電動機相同，接線簡單，操作方便，交流制動器不用交-直流電壓互換裝置（整流器），直接使用交流電源，使制動器使用具有更安全、可靠的保障。
AZMK系列三相交流制動器，產品結構緊湊，制動力矩和間隙調節方便。手動釋放可利用手柄向后一扳，制動器就可臨時脫開制動狀態，操作方便可靠。
AZMK系列三相交流制動器，在25～50Hz頻率段可直接使用變頻電源。若要在5～100Hz段使用，制動器需使用50Hz標準電源單獨直接供電。
AZMK系列三相交流制動器可與Y、Y2系列電機配套組成交流制動三相異步電動機，還可與變頻電機配套組成交流制動三相變頻調速電動機，可廣泛用于要求快速制動，精確定位的各種機械設備。

工作原理：
AZMK系列三相交流制動器，斷電時，利用彈簧壓力緊壓銜鐵，使制動盤與銜鐵和電動機后端蓋兩面產生巨大的摩擦（制動）力矩，可使旋轉物體快速制動；通電時，利用電磁吸合釋放原理，使制動盤脫離制動狀態，可使電動機自由轉動。

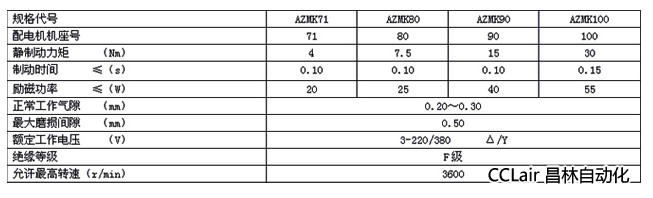

　　注：額定工作電壓和頻率可根據用戶要求設計，如：50Hz 220V 400V 420V……　60Hz 220V 380V 440V……

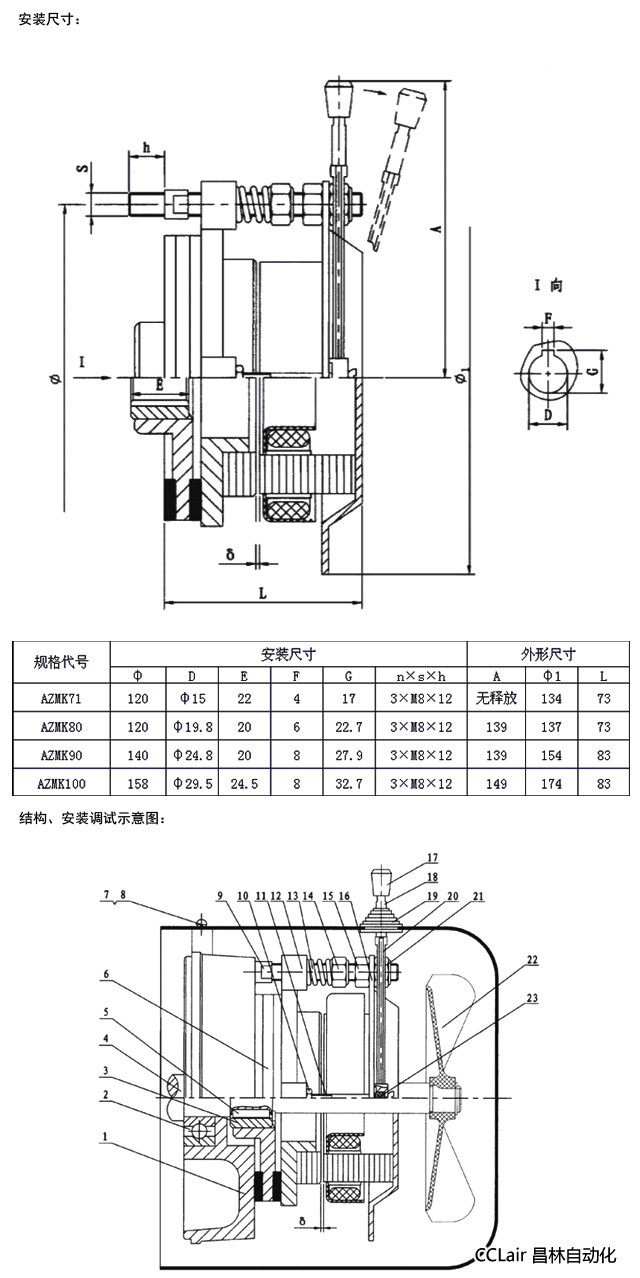

1、后端蓋  2、軸承  3、花鍵襯套  4、轉子  5、普通平鍵  6、制動盤  7、十字螺釘  8、彈簧墊圈  9、螺桿  10、螺母  11、拉桿螺釘  12、銜鐵板  13、制動彈簧  14、保險螺母  15、螺母  16、磁軛  17、膠木手柄  18、手柄螺母  19、防塵蓋  20、釋放環  21、保險螺母  22、風扇  23、復位彈簧  δ、間隙

調試方法：
工具：呆扳手、塞尺
安裝：首先將螺桿（9）加防松膏緊固在電機后端蓋上，螺桿和后端蓋必須垂直，花鍵（3）套上轉子上，加卡簧，安裝好制動盤（6）后，裝上銜鐵板（12），并能進出自由，沒有被擠現象。裝上制動彈簧（13），均勻旋緊保險螺母(14)，按規格型號達到靜制動力矩范圍內。旋上螺母（15），裝上磁軛（16），旋上保險螺母（21），便可進行氣隙調試。
氣隙調試：選0.25mm厚薄塞尺一片，靠近螺桿（9）旁，插入“δ”,壓緊保險螺母（21），使塞尺不能拔出，向外旋緊螺母（15），測氣隙在0.25mm左右即可。用同樣的方法分別調試其它兩根螺桿旁的氣隙，使靠近螺桿旁的3點氣隙在0.25mm左右，并且均勻即可。
手動釋放按示意圖組裝，達到扳動手柄能脫離制動狀態即可。

注意事項：
1、銜鐵、后端蓋、制動盤表面不得有油污，保持干燥清潔；
2、必須按技術參數調試好靜制動力矩，力矩過大，磁軛無法吸合，容易燒壞線圈，力矩過小，影響制動效果；
